ソフトボックスライト 組み立て方法
※写真は40x40cmソフトライトボックスになっておりますが、
50x70cm/75x75cmソフトライトBOXや、
55cm/70cm/90cmオクタゴンソフトBOXも基本的に同じ様に組み立ていたします。

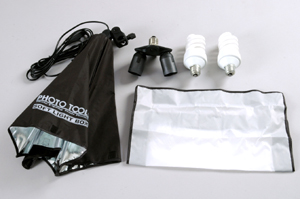

商品のセット内容をご確認ください。 |
|

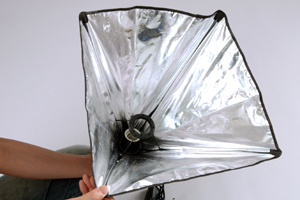

ソフトライトボックス本体を開きます。 |
|

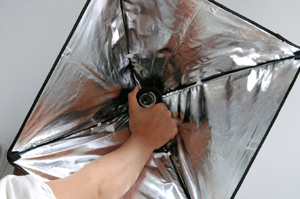

ソフトボックス本体を広げながら、黒いリングを手で押し、白いソケットのふちの所まで押します。 |
|

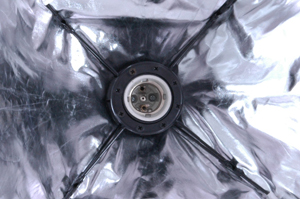

写真の様に黒いリングをセットします。 |
|

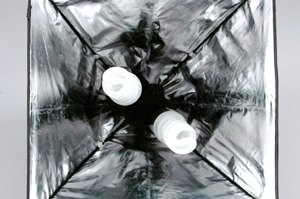

付属のソケットを取り付けます。 |
|

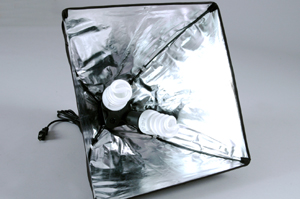

写真の様に開いた状態になります。 |
|

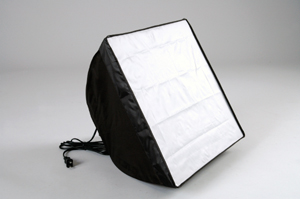

ディフェーザーカバーを、ソフトライトボックスに被せます。 |
|
スタンドやブーム、C型クランプなどにセットして使いください。 |
4ソケット・6ソケットアダプターには、落下防止チェーンが付属しています。 |
スタンド ・ ブーム ・ ソフトライトBOXの組み立て方法。
ライトスタンドを開き、写真の様にセットします。 |
|
スタンドのパイプにブームの角度調整のジョイントパーツをセットします。 パイプに挿入したらレバーでしっかり固定してください。 |
|
ジョイントの締め付けノブを緩めて、パイプホールにブームを挿入します。 ブームは4種類のパイプホールのうち、2番目に大きなパイプホールに挿入します。 ブームを挿入したらレバーでしっかり固定してください。 |
|
ブームの後ろ側に写真の様にブラケットをセットします。 |
|
サンドバッグをブラケットにセットします。 錘は付属しておりませんが、先端のライトの重さに応じて錘をセットしてご使用ください。 ※錘は別途ご用意してください。
|
|
ブームの先端にソフトライトBOXを取り付けます。
|
※ブームの先端に装着する機材の重さが2kg以上の場合、破損の恐れがありますので、
ブームの長さは最大に伸ばさないでください。
※スタンドのパイプの内部には、衝撃吸収用のスプリングが入っていますので、
高さ調整用のノブを緩めるとパイプが飛び出しますので、注意してください。
※写真にはブーム付のセットで解説していますが、必ずセットになっているわけではありません。
