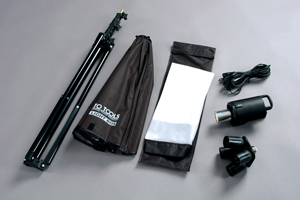

商品のセット内容をご確認ください。

１．ソフトライトボックス本体
２．ディフェーザーカバー
３．４股ソケット
４．収納ケース
５．電源ユニット
６．電源コード
７．スタンド
８．電球

※セット例は50ｘ50ｃｍスタンドセットです。セット内容はそれぞれ異なりますので、各ページで御確認下さい。

ソフトライトボックス本体を開きます。

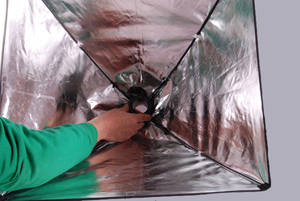

ソフトライトボックス本体を開きながら、
黒いリングを手で押し、奥のソケットの横
のみぞにはめ込みます。

※しっかりはまっていないとリングが手前に戻ってきてしまい、ボックスが閉じてしまいます。

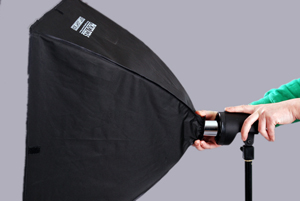

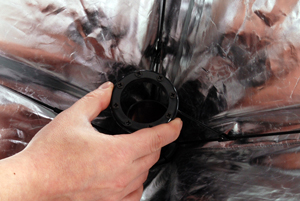

写真の様にソフトボックス本体と黒い電源ユニットをセットします。

※電源ユニットには切り込みがありますので、切り込みに合う様にはめて下さい。

※電源ユニット上部にはボックスを固定する為のストッパーがついています。
装着の際はストッパーを引き、装着が完了したらストッパーを元の位置に戻して下さい。

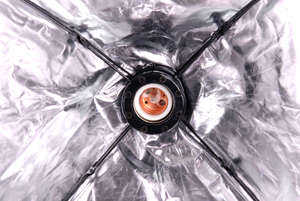

正面から見た時に写真の様に開いた状態になります。

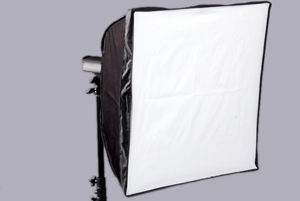

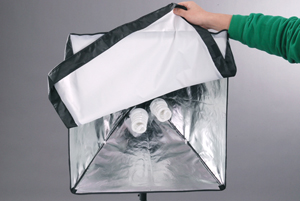

ディフェーザーカバーを、ソフトライトボックスに被せます。

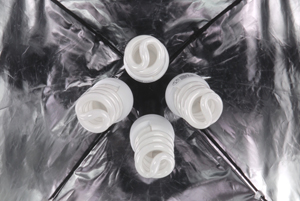

※光量の調整の際は電球の装着数を変更しま
す。

電源コードをセットしてスタンドやブーム、C型クランプなどにセットしてご使用ください。

最後に商品に合わせてお好みの高さ、角度に調整してご利用下さい。

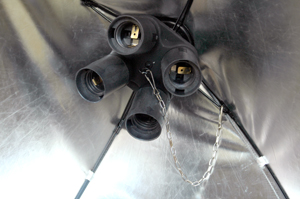

4ソケット・6ソケットアダプターには、落下防止チェーンが付属しています。

必ず写真のようにソケットの丸いフックと、ボックスの骨組みに、落下防止チェーンをかけてご使用ください。

※2ソケットアダプターにはチェーンは付属しません。

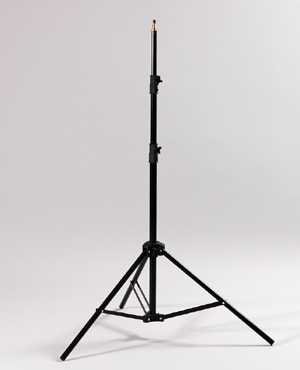

ライトスタンドを開き、写真の様にセットします。

固定用のノブはしっかり締めて固定してください。

先端のダボには、黒い保護キャップが装着されていますので、はずしてご使用ください。



※注意

スタンドのパイプの内部には、衝撃吸収用のスプリングが入っていますので、高さ調整用のノブを緩めるとパイプが飛び出しますので、注意してください。

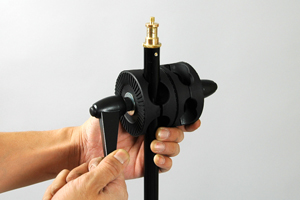

スタンドのパイプにブームの角度調整のジョイントパーツをセットします。

ジョイントパーツには4つのサイズのパイプホールが開いているので、適した所にパイプを挿入してください。

パイプに挿入したらレバーでしっかり固定してください。

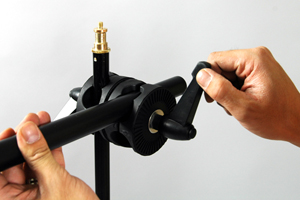

ブームを挿入したらレバーでしっかり固定してください。

※ブームの角度調整はこのレバーを緩めて調整します。（※緩めすぎるとレバーが脱落しますので注意してください。）

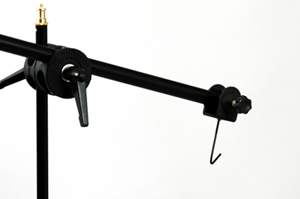

ブームの後ろ側に写真の様にブラケットをセットします。

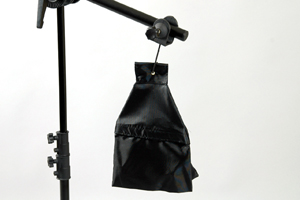

サンドバッグをブラケットにセットします。

錘は付属しておりませんが、先端のライトの重さに応じて錘をセットしてご使用ください。

※錘は別途ご用意してください。
　（500mlのペットボトルが4本入れることが出来ます。）

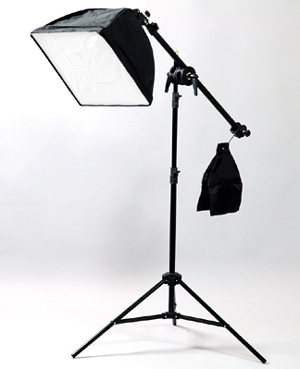

ブームの先端にソフトライトBOXを取り付けます。

これで完成です。
