MS-400/600/1000W 各部名称説明 |
|
|
| A | 液晶パネル | 現在の発光量表示 60＝FULL 以下1/8刻みで減光 |
| B | モデリングランプ出力コントロールボタン 増光 | モデリングランプの光量を上げます。 |
| C | モデリングランプスイッチ | モデリングランプのON/OFFを切替えます。 |
| D | スレーブ切り替えスイッチ | 他の光を受けて同調発光させる為のスイッチです。 |
| E | 出力コントロールボタン 増光 |
出力（発光量）の数値を上げます。 |
| F | 出力コントロールボタン 減光 |
出力（発光量）の数値を下げます。 |
| G | テスト発光ボタン | ボタンを軽く押すと発光します。 |
| H | モデリングランプ出力コントロールボタン 減光 | モデリングランプの光量を下げます。 |
| I | サウンドモードスイッチ | 充電完了音のON/OFFを切替えます。 |
| J | 電源コード差込口 | 電源コード差込口です。 |
| K | ヒューズボックス | ヒューズが入っています。 |
| L | 電源スイッチ | 電源のON/OFFをするスイッチです。 |
| M | シンクロターミナル | シンクロコードの差込口です。 |
 |
 |
| a | スレーブセンサー | 他の光を受けて同調発光させる為の受信部です。 |
| b | リフレクター | 光を前面に集める役割をします。 |
| c | ストロボ発光管 | ストロボの発光管です。 |
| d | モデリングランプ | 補助灯のハロゲンランプです。 |
| e | ダボ | スタンドなどの機材に装着する部分です。 |
| f | アンブレラホルダー | アンブレラ使用時はこちらにアンブレラを通します。 |
| g | アンブレラ固定ネジ | アンブレラ使用時に通したシャフトを固定するネジです。 |
| h | 角度調整ネジ | ストロボの角度を調整し、固定するネジです。 |
A.操作手順
 |
1.電源スイッチ（POWER）がOFFになっているのを確認して下さい。 | |
| ※電源スイッチがONのまま電源を入れる とヒューズが飛んでしまう場合があります。 |
 |
|
| 電源コードを差し込みます。 | ||
 |
2.付属のシンクロコードをストロボのシンクロコード差込口と、カメラのシンクロターミナルに接続します。 ※カメラのシンクロターミナルに関してはカメラの取扱説明書で御確認下さい。 |
 |
|
3.電源スイッチ（POWER）をONにします。 | |
| ※電源スイッチをONにすると自動的に充電 が開始されます。 ※工場出荷時は充電完了音がOFFになっ ています。 |
 |
|
| 充電完了するとテストボタンの横のランプが赤くなります。 | ||
 |
4.出力コントロールダイヤルで出力を調整します。 | |
| ※出力を下げた時は内部に残っている電 流を放出する為に自動的に発光する様に なっています。 |
 |
|
| 5.テストボタンを押して発光の確認をします。 | ||
6.再度充電が完了した後はお好みでF値やシャッター速度、
光量を調整して撮影を行って下さい。
B.出力コントロールボタン
 |
1出力を下げた時. 充電中、又は充電が完了した際に、出力コントロールダイヤル で出力を下げた時、メインコンデンサーに蓄えられている電気 が一度放出され強制的に発光されます。 発光後、再度新たな設定値分の電力が充電されます。 |
|||
| 2.出力を上げた時 設定された出力値分まで自動的に充電が行われ、充電が完了 するとREADYランプの色が変わります。 充電完了音を出している時は充電が完了すると、再度音で知 らせてくれます。 充電が完了しましたらご利用を再開して下さい。 |
 |
|||
| ※出力はFULL発光時で（400W/600W/1000W）となりまして、 数値が1下がることに1/8ずつ減光していきます。 |
||||
C.モデリングランプ
 |

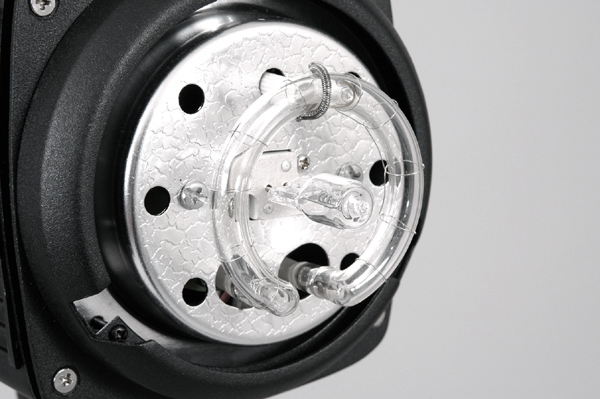

モデリングランプは中心の2つの穴に垂直に差し込みます。使い始めは穴がきついですが、左右にゆすりながら差し込むと入れ易くなります。 ※画像をクリックして頂けますと大きい画像がでます。 |
|||
| ※ご使用後は高温になりますので、しばらく時間を空けてから取り外し等行って下さい。 | ||||
 |

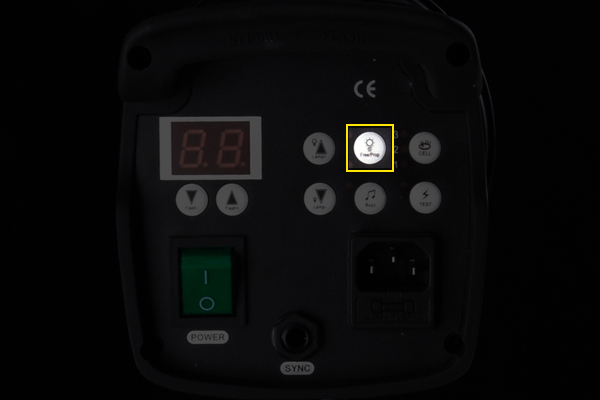

1.モデリングランプONの際は、手動モードと、オートモードの2種類をご選択いただけます。 ※画像をクリックして頂けますと大きい画像がでます。 |
|||
| A.右の画像のpropの位置が点灯している時が手動モードとなり まして、BとHのモデリングランプ出力コントロールボタンでモデ リングランプの光量調整ができます。 |
 |
|||
 |
B.左の画像のFreeの位置が点灯している時がオートモードとなります。 （ストロボの発光量に比例して光量が上がったり、下がったりしていきます。） | |||
| 右の画像の様に何もランプが点灯していない時はモデリングラ ンプはOFFの状態です。 |
 |
|||
D.スレーブ切り替えスイッチ
 |

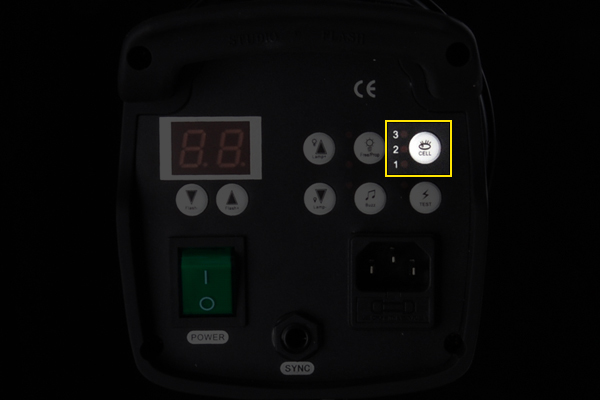

1.スレーブ機能とは他のストロボ等の光を感知して、自動的に同時に発光させる機能です。この機能でシンクロコードを接続しているストロボと、接続していないストロボを同時に発光させる事が可能になります。 DのCELLと書かれているスイッチでON/OFFが可能となります。 ※画像をクリックして頂けますと大きい画像がでます。 |
|||
| A.右の画像の様に何もランプが点灯していないときは、スレー ブ機能がOFFの状態です。シンクロコードを接続して発光させ る際は、右の状態でご利用下さい。 |
|
|||
 |
B.左の画像の様に1の隣が点灯している時は、スレーブ機能がONとなりまして、他のストロボが発光した際に同時に発光する様になります。 | |||
| C.右の画像上下2枚の画像もスレーブ機能がONの状態となり ます。2の横が点灯時、※プリ発光を1回する機材に対応してお りまして、3の横点灯時がプリ発光を2回する機材に対応してい ます。 同時にご利用される機材がプリ発光する機材の場合は、機材 のプリ発光回数に応じて2か3の横が点灯する様にに合わせて 下さい。 ※フラッシュが光る前に数回発光してから本発光する光の事をプリ発光といい ます。プリ発光は暗所などで撮影時に発生する赤目現象を抑えるため、撮影 の前にあらかじめ数回の発光を行う機能となります。また機種によっては光量 調整の為にプリ発光を行う機種もあります。 |
  |
|||
 |

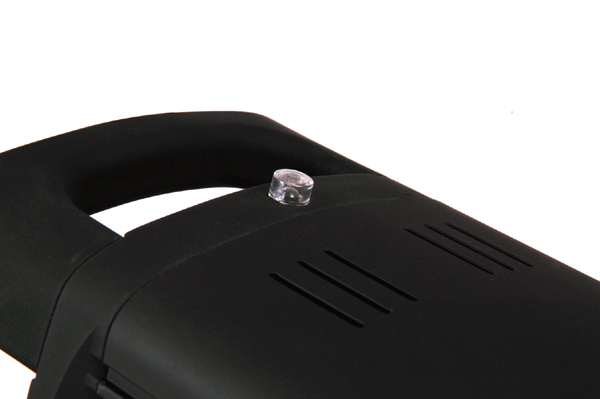

左の画像はスレーブセンサーとなります。 こちらのセンサーで他の光を感知しますので、他のストロボとの距離が遠すぎたり、角度が悪かったり、センサーが覆われていたりする場合は反応が悪く同時に発光しない場合もあります。 ※画像をクリックして頂けますと大きい画像がでます。 |
|||
| ※ボタンではありませんので強く押したりしないで下さい。 | ||||
 【MS-400 モノブロックストロボ カタログデータ】
|
|||||||||||||||||||
【MS-600N モノブロックストロボ カタログデータ】
|
|||||||||||||||||||
【MS-1000N モノブロックストロボ カタログデータ】
|
|||||||||||||||||||
■■注意事項■■
| ■・充電が完了するまで発光しないようにご使用ください。連続発光は、機器の損傷・ストロボ球の損傷の原因となります。■ ■・電源を切る際は、TEST発光ボタンを押した直後に電源をOFFにしてください。 ■ ■・初期不良の商品は新品と交換致しますので到着日より7日以内に必ずご連絡下さい。期間外のお申し出は交換対象外になりますのでお気を付け下さい。■ ■・初期不良確認の為、商品が到着しましたら必ず点灯確認をして下さい。■ ■・電源部は、メインスイッチを切りA C コードをコンセントから抜いた後も、内部には長時間高電圧が残っており、感電の恐れがあります。また、発光部も電源部へ接続した状態では高電圧がかかっており危険です。十分注意をしてください。■ ■・発光管の交換は必ず本機の電源スイッチを「OFF」にしＡＣコードのプラグをコンセントから抜いてしばらく時間を置いてから行ってください。（最低5時間は空けて下さい。） 電極には高電圧が残っていますのでご使用直後の作業は絶対に行わないでください。■ ■・交換球を直接素手で触れないようにして下さい。■ 油脂がついてしまいますと、商品の消耗や劣化等が早まってしまう可能性が御座います。 ■・水に濡れる場所や湿度の高い場所での使用、また手足が濡れた状態や素足での操作はしないでください。漏電による感電の恐れがあります。■ ■・使用中のヘッドに水滴などがかからないようにしてください。■ ■・発光部は発光時、高温の熱を発します。人体に向けて近い位置で発光させたり、可燃物に向けての使用は絶対にしないでください。火傷や火災の恐れがあります。■ ■・使用中や使用直後の発光管、モデリングランプは、かなりの高温になっています。十分温度が下がってから取り扱ってください。火傷の恐れがあります。 また、使用中可燃物でストロボを覆わない様にして下さい。火災の恐れがあります。■ ■・ACコードプラグやヘッドコードプラグを着脱する時は必ず電源部のメインスイッチ、モデリングランプスイッチを切ってください。急激に大電流が流れ、ショートによる火傷、発火の恐れがあります。■ |
