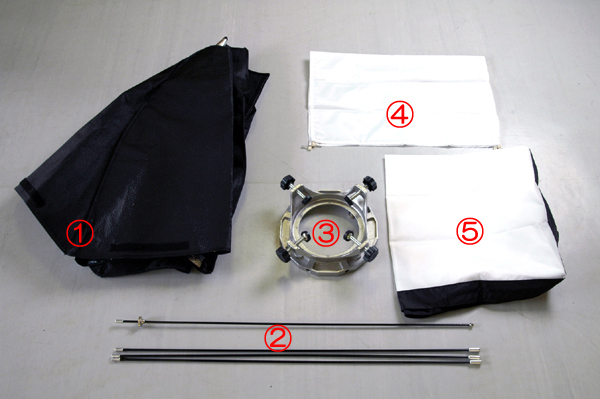

ソフトBOX　60cm×90ｃｍ　商品内容

�@　ソフトボックスカバー
�A　シャフト　（4本）
�B　スピードリング
�C　ディフェーザーカバー（内側用）
�D　ディフェーザーカバー（外側用）

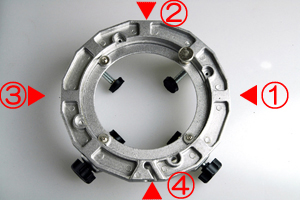

スピードリングにシャフトを差込む場所は右の写真の4箇所です。

差し込む順番は�@→�A→�B→�Cの順に差し込んで行きますので、あらかじめ確認ください。

※シャフトは1本だけ形が違う物が入っています。それは�Cに差し込みます。�@〜�Bに差込むシャフトは3本とも同じ形になります。

�Cの差込口は�@〜�Bの差込口と違いますのでご確認ください。（赤い○の部分）

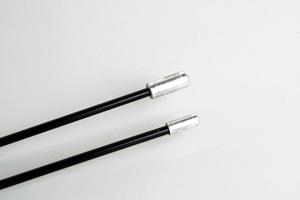

�@〜�Bに差し込むシャフトの先は写真のように大きさが違います。

大きい方はスピードリングに挿入します。
小さい方はソフトBOX側になります。

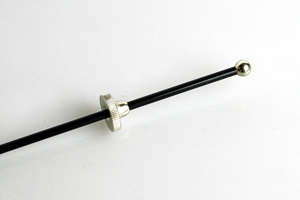

�Cに差し込むシャフトはこちらのシャフトになります。先端が丸い部分を、スピードリングに挿します。

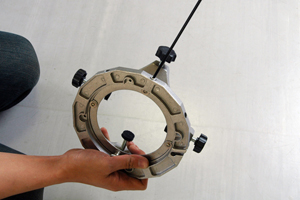

スピードリングの�@にシャフトを差し込みます。

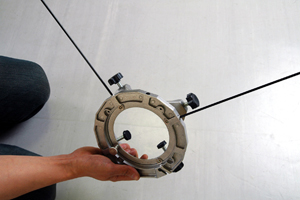

スピードリングの�Aにシャフトを差し込みます。

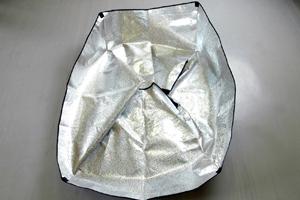

ソフトボックスカバーを開きます。

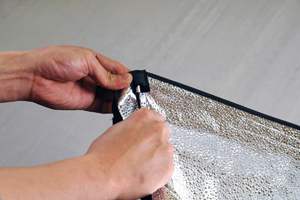

開いた際、写真のようにマジックテープを開いておきます。

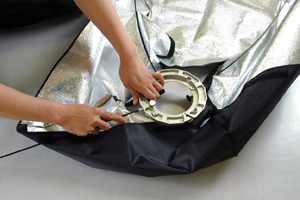

写真のようにシャフトを差し込んだスピードリングをソフトボックスカバーの中央に置きます。

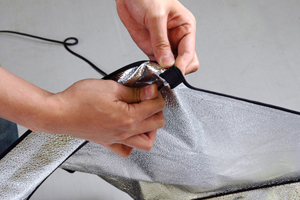

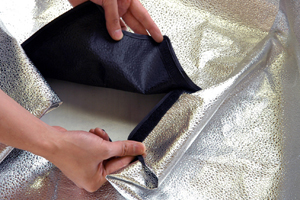

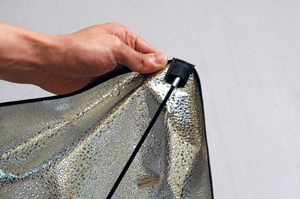

ソフトボックスカバーの角は袋状になっているので、そこにシャフトを差し込みます。

2本目のシャフトも同様にソフトボックスカバーに差し込みます。

スピードリングの�Bにシャフトを差し込みます。

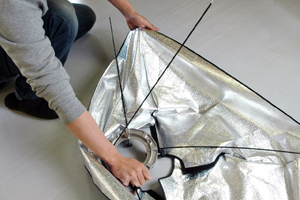

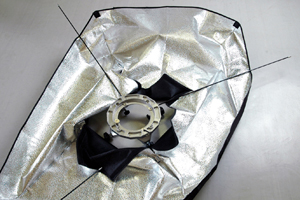

スピードリングの�Cにシャフトを差し込み、シャフトを立てておきます。

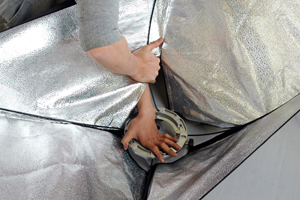

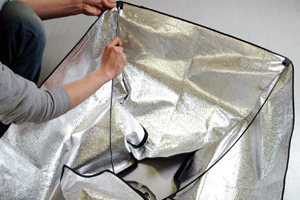

スピードリングが中心に来るように抑えながら、ソフトボックスカバーを引っ張ります。

３本目のシャフトも ソフトボックスカバーに差し込みます。

4本目のシャフトが立っている状態で、ソフトボックスカバーに4本目のシャフトを差し込みます。

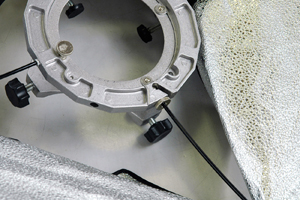

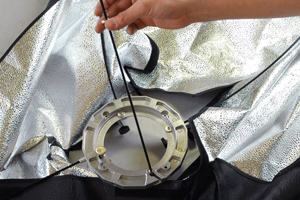

シャフトを曲げるように溝にそって倒していきます。

右の写真のように固定します。

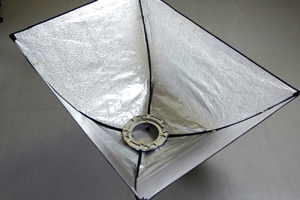

写真のようになります。

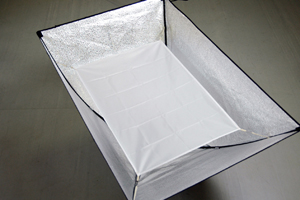

写真のようにディフェーザーカバーをセットします。

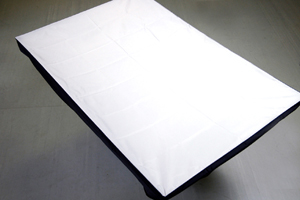

最後に外側のディフェーザーカバーを取り付けてソフトBOXは完成です。

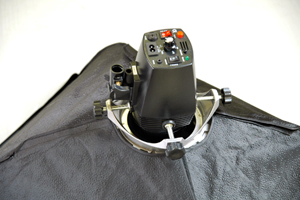

ストロボは、スピードリングの4本のボルトで固定します。

取り付けるストロボがセンターに来るように調整してください。
